Kết cấu thép phức tạp là một trong những điều tạo nên sự đặc biệt trong thiết kế. Nó là điểm nhấn nhưng cũng gây không ít khó khăn. Vậy công ty nhà tiền chế nào chuyên được đào tạo để làm những cái này và họ sử dụng những giải pháp gì. Chúng ta cùng tìm hiểu nhé.
Thuật ngữ hệ thống kết cấu hoặc khung kết cấu trong kỹ thuật đề cập đến hệ thống kết cấu của tòa nhà hoặc các khung đỡ thông qua sự liên kết giữa các thanh thép với nhau.

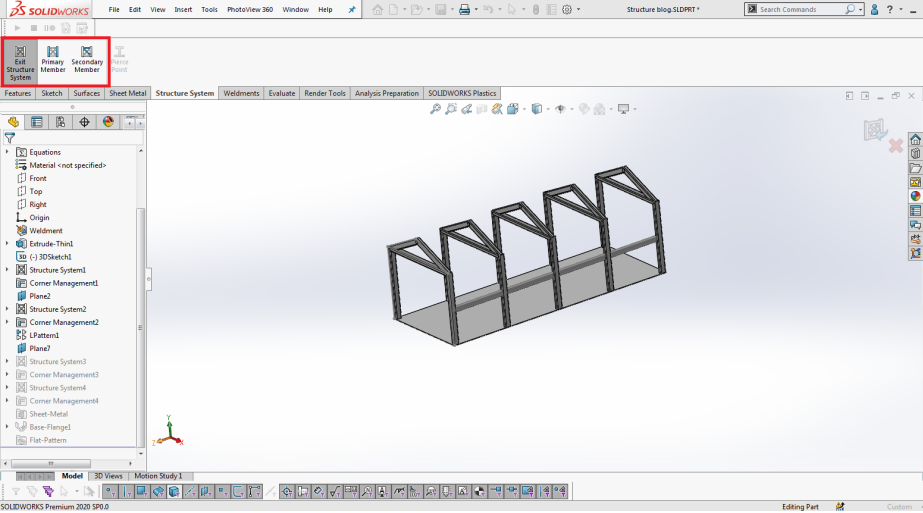

Trong phần mềm SOLIDWORKS phiên bản từ năm 2020, tính năng Structure System là một môi trường thiết kế chuyên dụng cho phép chúng ta tạo và sửa đổi các mô hình thép kết cấu với các mác thép khác nhau ngay trong cùng một lệnh duy nhất. Chúng ta có thể tạo ra các mô hình thép kết cấu phức tạp bằng các quản lý góc giao và thành phần cắt dễ dàng, linh hoạt.
Hệ thống kết cấu bao gồm hai bộ phận:
Chúng ta có thể thêm các thanh liên kết chính từ các thành phần tham chiếu như đối tượng phát thảo, các điểm, mặt phẳng tham chiếu hay các bề mặt cong.
Với các bộ phận liên kết phụ, phần mềm cung cấp tùy chọn nâng cao là thêm các thanh phụ giữa thành phần kết cấu chính.
Trong lần đầu tiên bạn tạo chi tiết thanh bằng Structured Member, tùy chọn quản lý góc giao nhau sẽ xuất hiện. Trong PropertyManager, các góc được nhóm theo số lượng các thanh liên kết nhau tại một vị trí và cũng có loại liên kết chung. Các góc cũng được hiển thị màu sắc khác nhau để giúp nhận dạng dễ dàng hơn trong vùng đồ họa.

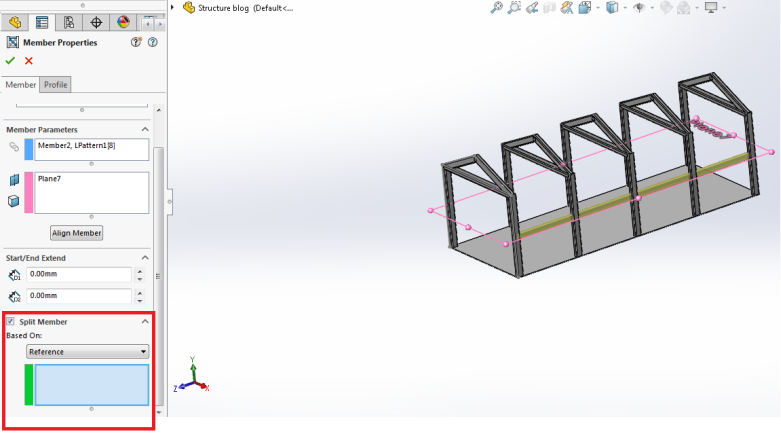

Bây giờ bạn có thể dễ dàng cắt các thanh chính và phụ bằng cách sử dụng các đối tượng tham chiếu hoặc kích thước.

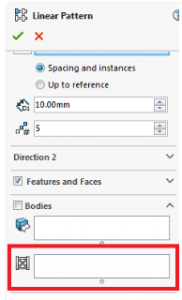

Bạn có thể nhân bản hoặc tạo đối xứng các đối tượng thanh bằng cách sử dụng các công cụ Linear Pattern, Circular Pattern hoặc Mirror. Trong PropertyManager, bạn có thể lựa chọn đối tượng Pattern/ Mirror là toàn bộ mô hình hay một thanh bất kỳ.
Các thanh liên kết phụ có thể được thêm vào một cách riêng biệt giữa các thành phần được xây dựng bằng lệnh Pattern hoặc Mirror.
CÔNG TY TNHH THÉP QSB
QSB là công ty nằm trong top công ty nhà tiền chế thi công kết cấu thép phức tạp về năng lực của QSB được xem là rất đáng để nói đến.
Mọi thắc mắc về đơn giá thi công nhà tiền chế vui lòng gọi Hotline (+84) 918 23 23 65 để được nhân viên tư vấn cụ thể. Đội ngũ QSB Steel sẽ giải đáp và hỗ trợ nhanh chóng.
